Box Winter Tactile Switch
Kailh
このスイッチの透明なライトガイド柱は光の透過性を高め、より優れたバックライト効果を実現します。RGBキーボードに適しています。
外観
構造図

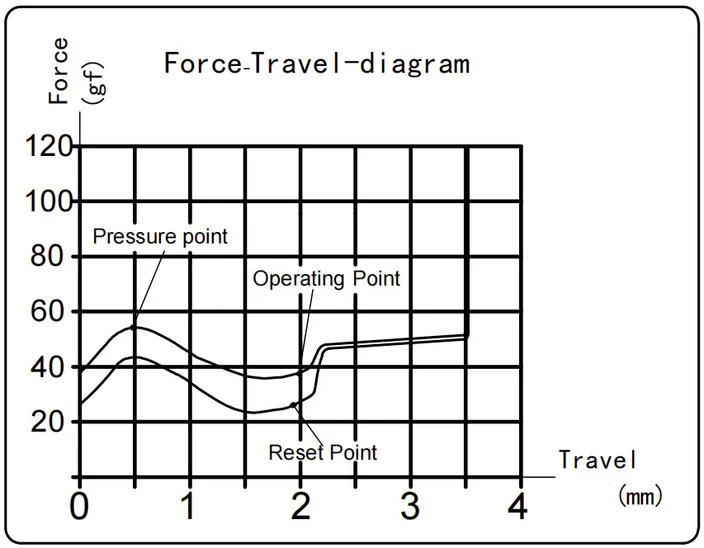

トラベルダイアグラム
基本仕様
| スイッチ規格 | Kailh BOX |
|---|---|
| フットプリント | MX |
| キーキャップ軸 | MX stem |
| キー間ピッチ(mm) | 19.05 (MX) |
| ピン数 | 5 |
| 静音 | − |
| RGB | ● |
| ファクトリールブ | ● |
| ステム素材 | POM |
| トップハウジング素材 | PC |
| ボトムハウジング素材 | POM |
| 保護カバー素材 | Nyolon |
| スライダー素材 | POM |
| ライトガイド | − |
| スプリング材質・メッキ | Spring steel |
| 接点 | Composite gold |
詳細仕様
| 型番 | CPG1511F01S193 |
|---|---|
| シリーズ | − |
| タイプ | タクタイル |
| 押下圧(gf) | 38 ±10 |
| 底打ち圧(gf) | − |
| タクタイル圧(gf) | 55 ±10 |
| 復帰圧(gf) | >= 13 |
| 作動点(mm) | 2.0 ±0.4 |
| ストローク(mm) | 3.6 ±0.3 |
| タクタイル位置(mm) | − |
| 動作寿命(Cycle) | 80 × 10⁶ 以上 |
| スプリング段数 | − |
| スプリング長(mm) | 20 |
| スプリング荷重(gf) | − |
データ更新日: 2026-04-26
